BTU Meter – Đồng hồ đo lưu lượng – công suất nhiệt/lạnh Supmea

Giới thiệu về đồng hồ đo BTU (BTU Meter) Supmea

Đồng hồ đo BTU (BTU Meter) Supmea là một thiết bị đo lường tích hợp chức năng của một máy đo lưu lượng điện từ và một bộ tính toán năng lượng nhiệt (nóng hoặc lạnh). Thiết bị này được sử dụng chủ yếu để đo lường đồng thời lưu lượng chất lỏng dẫn điện (như nước, chất làm mát,…) chảy qua đường ống và lượng năng lượng nhiệt tương ứng mà hệ thống tiêu thụ hoặc giải phóng.

Sản phẩm được ứng dụng rộng rãi tại tòa nhà thương mại, khách sạn, bệnh viện, nhà máy và nhiều công trình sử dụng hệ thống HVAC hiện đại. Với khả năng đo ổn định, hiển thị trực quan và hỗ trợ quản lý năng lượng hiệu quả, đồng hồ đo BTU Meter Supmea đang là giải pháp được nhiều đơn vị quan tâm khi cần kiểm soát chi phí sử dụng nhiệt lạnh.

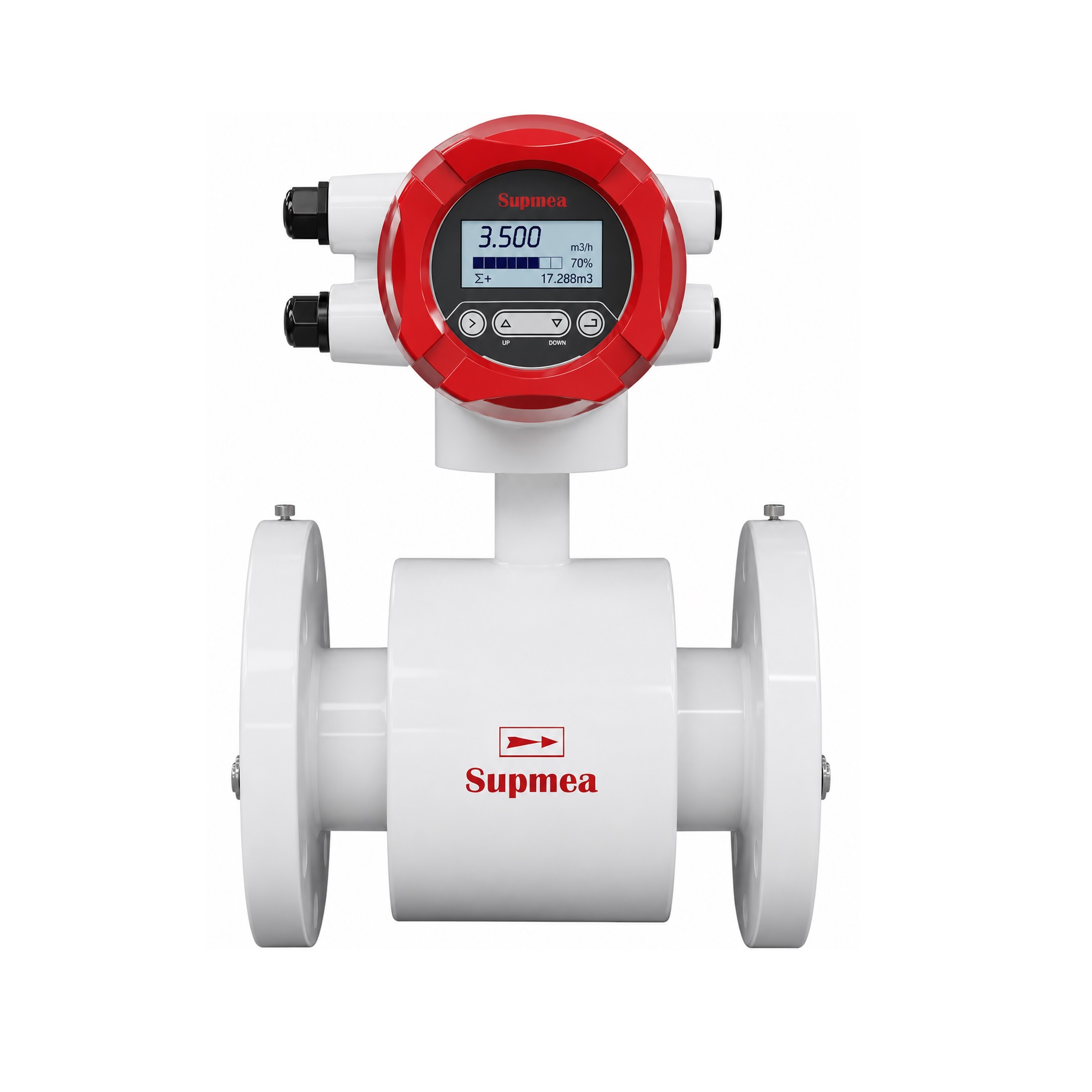

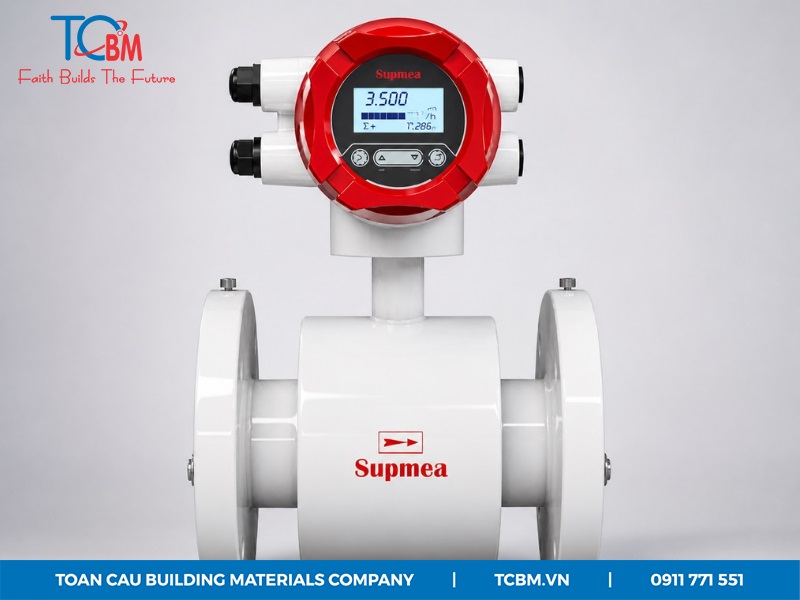

Đồng hồ đo lưu lượng – công suất nhiệt/lạnh BTU Supmea

Các thành phần chính BTU

Đồng hồ đo BTU được cấu thành từ nhiều bộ phận chuyên biệt, phối hợp với nhau để đo lưu lượng, nhiệt độ và tính toán năng lượng tiêu thụ trong hệ thống. Thiết kế này giúp thiết bị vận hành ổn định, cho dữ liệu chính xác và đáp ứng tốt nhu cầu quản lý năng lượng tại công trình. Một hệ thống BTU Meter (như model SUP-FBC240) thường bao gồm:

• Cảm biến lưu lượng: Đo lưu lượng nước đi qua đường ống theo thời gian thực, là cơ sở quan trọng để tính toán năng lượng sử dụng.
• Hai cảm biến nhiệt độ: Lắp tại đường nước cấp và nước hồi nhằm xác định chênh lệch nhiệt độ của hệ thống.
• Bộ xử lý trung tâm (Calculator): Tiếp nhận dữ liệu từ cảm biến lưu lượng và cảm biến nhiệt, sau đó tính toán tổng mức tiêu thụ BTU, kWh hoặc các đơn vị tương ứng.
• Màn hình hiển thị: Hiển thị các thông số vận hành như lưu lượng, nhiệt độ, công suất tức thời và tổng năng lượng tiêu thụ.
• Cổng truyền thông: Tùy model có thể tích hợp RS485, Modbus, M-Bus hoặc Pulse Output để kết nối BMS và hệ thống giám sát trung tâm.

Nguyên lý hoạt động của đồng hồ đo BTU Supmea

Đồng hồ đo BTU hoạt động dựa trên sự kết hợp giữa phép đo lưu lượng điện từ và tính toán nhiệt năng thông qua chênh lệch nhiệt độ:

• Đo lưu lượng: Thiết bị áp dụng định luật cảm ứng điện từ của Faraday. Khi chất lỏng dẫn điện chảy qua ống đo có từ trường, một suất điện động cảm ứng (EMF) sẽ được sinh ra. Điện áp này tỉ lệ thuận với vận tốc dòng chảy, mật độ từ thông và đường kính ống, từ đó giúp xác định chính xác lưu lượng thể tích.
• Đo nhiệt độ: BTU Meter sử dụng các cặp cảm biến nhiệt độ (thường là Pt1000) được lắp đặt tại đầu vào và đầu ra của hệ thống trao đổi nhiệt.
• Tính toán năng lượng: Bộ tích phân nhiệt năng sẽ tính toán tổng năng lượng dựa trên:
  • Lưu lượng khối lượng của môi chất.
  • Sự chênh lệch enthalpy (nhiệt hàm) giữa đầu vào và đầu ra (dựa trên chênh lệch nhiệt độ).
  • Thời gian dòng chảy.

Các phụ kiện đi kèm với đồng hồ đo BTU Supmea

Để đồng hồ đo BTU Supmea vận hành chính xác và ổn định, hệ thống cần đi kèm các phụ kiện phù hợp theo từng điều kiện lắp đặt thực tế. Mỗi phụ kiện đảm nhận một vai trò riêng như đo nhiệt độ, đo lưu lượng hoặc truyền tín hiệu dữ liệu. Dưới đây là một số phụ kiện thường được sử dụng cùng với đồng hồ đo BTU:

Cảm biến nhiệt độ SUP-WZPK

Cảm biến nhiệt độ SUP-WZPK là thiết bị dùng để đo nhiệt độ chất lỏng hoặc môi chất trong đường ống. Sản phẩm sử dụng phần tử cảm biến Pt100/Pt1000, cho độ chính xác cao và tín hiệu ổn định. Thiết kế chắc chắn, phản hồi nhanh và phù hợp với nhiều vị trí lắp đặt trong hệ thống kỹ thuật.

Khi sử dụng cùng đồng hồ đo BTU Meter, cảm biến SUP-WZPK sẽ đo nhiệt độ tại đường nước cấp và đường nước hồi để xác định chênh lệch nhiệt độ. Dữ liệu này giúp đồng hồ BTU tính toán chính xác lượng nhiệt năng tiêu thụ, từ đó hỗ trợ quản lý năng lượng hiệu quả hơn.

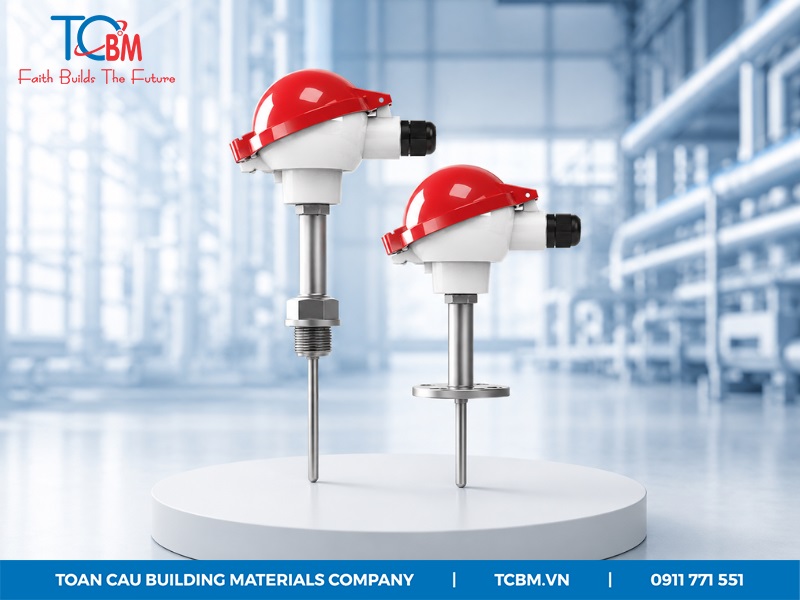

Cảm biến nhiệt độ SUP-WZPK

Lưu lượng kế điện từ dạng chèn LDGC-SUP

Lưu lượng kế điện từ dạng chèn LDGC-SUP là thiết bị dùng để đo lưu lượng chất lỏng dẫn điện trong đường ống kích thước lớn. Sản phẩm hoạt động theo nguyên lý cảm ứng điện từ Faraday, cho khả năng đo ổn định, ít suy hao áp suất và phù hợp nhiều hệ thống nước công nghiệp.

Khi sử dụng cùng đồng hồ đo BTU Meter, LDGC-SUP sẽ ghi nhận chính xác lưu lượng nước tuần hoàn trong đường ống. Dữ liệu này kết hợp với tín hiệu nhiệt độ từ cảm biến sẽ giúp đồng hồ BTU tính toán chính xác lượng nhiệt năng tiêu thụ, hỗ trợ quản lý năng lượng hiệu quả hơn cho công trình.

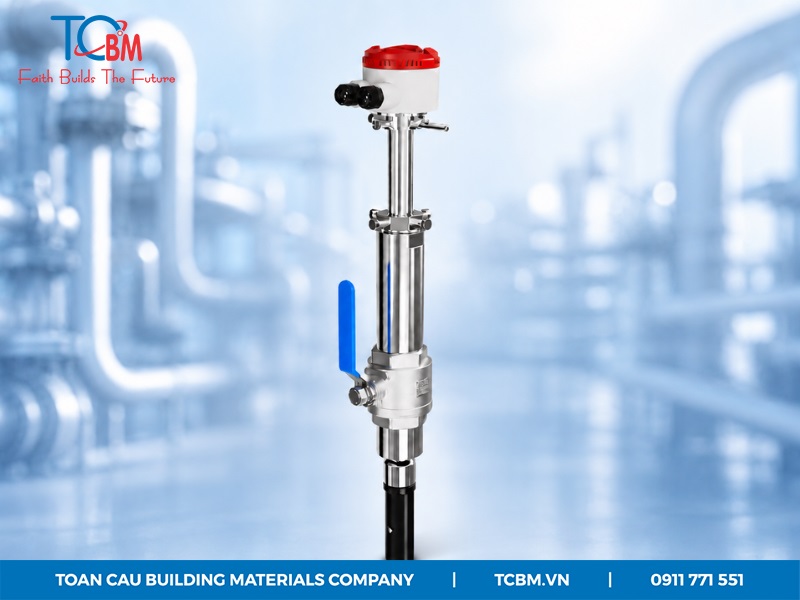

Lưu lượng kế điện từ dạng chèn LDGC-SUP

Các điểm nổi bật của đồng hồ đo BTU Supmea

Khi đầu tư thiết bị đo năng lượng cho hệ thống HVAC, người dùng thường ưu tiên những sản phẩm có độ chính xác cao, vận hành bền bỉ và dễ kết nối quản lý. Đồng hồ đo BTU đáp ứng tốt các tiêu chí này nhờ những ưu điểm nổi bật dưới đây.

• Thiết kế tích hợp 2 trong 1 tiết kiệm chi phí: Thiết bị kết hợp chức năng đo lưu lượng và tính toán nhiệt năng trong cùng một bộ, giúp giảm số lượng thiết bị cần lắp đặt và tiết kiệm chi phí đầu tư ban đầu.
• Độ chính xác cao: Sai số đo lưu lượng chỉ ±0.5% trong dải vận tốc 0.5 m/s đến 5 m/s, hỗ trợ kiểm soát dữ liệu tiêu thụ rõ ràng và đáng tin cậy.
• Kết quả đo ổn định: Độ lặp lại đạt 0.16%, giúp dữ liệu theo dõi giữa các chu kỳ vận hành duy trì tính nhất quán.
• Chống nhiễu mạnh, vận hành tin cậy: Ứng dụng công nghệ kích thích sóng vuông tần số thấp giúp ổn định điểm zero và tăng khả năng chống nhiễu điện trong môi trường kỹ thuật phức tạp.
• Vận hành bền bỉ, ít bảo trì: Thiết kế nguyên khối, không có bộ phận chuyển động giúp giảm hao mòn cơ khí và hạn chế chi phí bảo dưỡng định kỳ.
• Vật liệu chống ăn mòn tốt: Thân đồng hồ sử dụng inox 316 SS, phù hợp hệ thống nước lạnh, nước nóng và môi trường vận hành liên tục.
• Dải kích thước rộng: Có nhiều lựa chọn từ DN10 đến DN1000, phù hợp từ công trình nhỏ đến hệ thống đường ống lớn.
• Kết nối quản lý thông minh: Hỗ trợ RS485 Modbus RTU, ngoài ra có thể tùy chọn 4-20mA, Pulse hoặc HART để tích hợp BMS và hệ thống giám sát trung tâm.

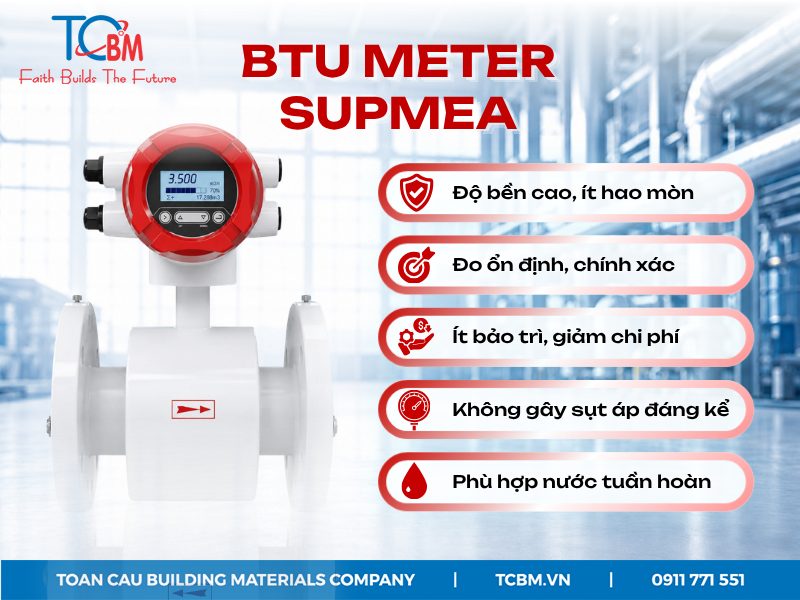

BTU Meter Supmea có nhiều ưu thế nổi bật

Xem thêm: Đồng hồ đo lưu lượng LDG-SUP Supmea

Ứng dụng của đồng hồ đo BTU

Đồng hồ đo BTU được sử dụng rộng rãi trong các hệ thống HVAC và quản lý năng lượng, nơi cần theo dõi chính xác mức tiêu thụ nhiệt lạnh của từng khu vực. Thiết bị giúp chủ đầu tư kiểm soát chi phí vận hành, phân bổ chi phí minh bạch và tối ưu hiệu suất hệ thống.

• Tòa nhà văn phòng, trung tâm thương mại: Đo mức tiêu thụ lạnh của từng tầng, từng khu vực thuê để phục vụ tính phí chính xác.
• Khách sạn, bệnh viện, chung cư cao cấp: Theo dõi năng lượng sử dụng theo từng block, từng phòng hoặc từng khu chức năng.
• Nhà máy, khu công nghiệp: Giám sát mức tiêu thụ nhiệt lạnh trong dây chuyền sản xuất, khu vực làm mát hoặc hệ thống utility.
• Hệ thống chiller trung tâm: Đo năng lượng đầu ra tại từng nhánh AHU, FCU hoặc từng khu vực sử dụng để tối ưu vận hành.
• Hệ thống nước nóng tuần hoàn: Ứng dụng trong hệ thống heating, boiler hoặc cấp nước nóng trung tâm cần quản lý mức sử dụng.
• Công trình tích hợp BMS: Kết nối dữ liệu về trung tâm quản lý để giám sát, lưu trữ và lập báo cáo năng lượng theo thời gian thực.

Toàn Cầu phân phối độc quyền đồng hồ đo BTU Supmea tại Việt Nam

Công ty TNHH VLXD Toàn Cầu – TCBM là đơn vị phân phối độc quyền đồng hồ đo BTU Meter Supmea tại Việt Nam, cung cấp giải pháp đo năng lượng cho hệ thống HVAC, chiller và các công trình cần kiểm soát tiêu thụ nhiệt lạnh chính xác. Toàn Cầu cam kết cung cấp sản phẩm chính hãng, thông số rõ ràng và hỗ trợ tư vấn phù hợp theo từng nhu cầu thực tế.

Supmea là thương hiệu thiết bị đo lường công nghiệp thành lập năm 2006, chuyên sản xuất lưu lượng kế, cảm biến và giải pháp tự động hóa, hiện đã có mặt tại nhiều thị trường trên thế giới. Nếu bạn đang cần lựa chọn đồng hồ đo BTU Meter phù hợp cho công trình, hãy liên hệ Hotline: 0911 771 551 để Toàn Cầu hỗ trợ nhanh chóng và hiệu quả.
