Van một chiều (Check Valve)

Giới thiệu về dòng van một chiều (Check Valve)

Trong hệ thống đường ống kỹ thuật, van một chiều (Check Valve) đảm nhiệm chức năng kiểm soát hướng dòng chảy và bảo vệ thiết bị phía sau. Van cho phép lưu chất đi theo một chiều xác định và tự động đóng khi xuất hiện dòng chảy ngược. Cơ chế làm việc tự động giúp van một chiều được sử dụng phổ biến trong các hệ thống cấp thoát nước, HVAC, PCCC và nhiều ứng dụng công nghiệp khác.

Tùy điều kiện vận hành, van một chiều được thiết kế với nhiều dạng cấu tạo khác nhau, phù hợp từ hệ thống áp suất thấp đến các tuyến ống làm việc liên tục. Các yêu cầu kỹ thuật quan trọng gồm độ kín cao, phản hồi nhanh và tổn thất áp suất thấp, nhằm đảm bảo hiệu suất vận hành và độ ổn định của toàn hệ thống.

Trong nhóm van một chiều trên thị trường, sản phẩm của Watts được đánh giá cao nhờ thiết kế tối ưu cho độ tin cậy lâu dài. Van chú trọng khả năng đóng kín và phản ứng nhanh trước biến động áp suất, giúp ngăn dòng chảy ngược hiệu quả. Việc sử dụng vật liệu đạt chuẩn kết hợp gia công chính xác giúp giảm tổn thất áp suất và duy trì vận hành ổn định trong các hệ thống yêu cầu làm việc liên tục.

Một số dòng van một chiều (Check Valve) của Watts

Nguyên lý hoạt động của van một chiều

Để phát huy đúng chức năng ngăn dòng chảy ngược, van một chiều vận hành dựa trên chênh lệch áp suất trong đường ống. Khi điều kiện áp suất thay đổi, cơ cấu đóng mở của van phản ứng tự động theo trạng thái dòng chảy mà không cần bất kỳ tác động điều khiển nào. Cụ thể, nguyên lý làm việc của van một chiều thể hiện qua các trường hợp sau:

Khi áp suất đầu vào lớn hơn áp suất đầu ra, lực của dòng lưu chất tác động lên đĩa van hoặc cánh van, đẩy van mở ra và cho phép lưu chất đi qua theo đúng chiều thiết kế của hệ thống.

Khi áp suất hai phía cân bằng hoặc lưu lượng giảm về gần bằng không, đĩa van dịch chuyển về vị trí trung gian hoặc sát vị trí đóng, giúp hạn chế dao động dòng chảy và giảm rung động trong đường ống.

Khi xảy ra hiện tượng dòng chảy ngược, áp suất phía sau tăng lên sẽ ép đĩa van đóng kín hoàn toàn, chặn dòng hồi lưu và bảo vệ bơm, thiết bị cũng như toàn bộ hệ thống phía trước van.

Các sản phẩm van một chiều của Watts mà Toàn Cầu cung cấp

Watts phát triển nhiều dòng van một chiều với cấu tạo và thông số khác nhau, đáp ứng đa dạng yêu cầu trong hệ thống nước, HVAC, PCCC và công nghiệp. Toàn Cầu hiện cung cấp đầy đủ các model van một chiều Watts chính hãng tại Việt Nam, phù hợp cho từng điều kiện lắp đặt và dải áp suất cụ thể. Dưới đây là các dòng sản phẩm tiêu biểu đang được Toàn Cầu phân phối.

Series R5001/R5001N

Series R5001/R5001N là dòng van một chiều silent của Watts, được thiết kế nhằm ngăn hiện tượng chảy ngược và bảo vệ hệ thống cấp nước sinh hoạt. Cơ cấu đóng mở tối ưu giúp van vận hành nhẹ, giảm tiếng ồn và hạn chế va đập áp lực trong đường ống. Van có thể lắp đặt ở nhiều tư thế khác nhau mà vẫn duy trì độ kín ổn định. Nhờ cấu tạo bằng vật liệu đồng chất lượng cao, sản phẩm đáp ứng tốt yêu cầu vận hành bền bỉ và an toàn cho hệ thống nước sạch.

Dưới đây là các thông số kỹ thuật chính của dòng van này.

• Kích cỡ van: DN15 – DN50
• Vật liệu thân: Hợp kim đồng thau
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: -20°C đến 120°C
• Tiêu chuẩn thử nghiệm: BS EN 12266-1
• Tiêu chuẩn kết nối: Ren côn BSPT theo ISO 7-1, Ren NPT theo ASME B1.20.1 / MSS SP-80
• Môi chất làm việc: Nước
• Chứng nhận: Chứng nhận ACS (Attestation de Conformité Sanitaire) – Chứng nhận an toàn vệ sinh cho thiết bị tiếp xúc với nước uống

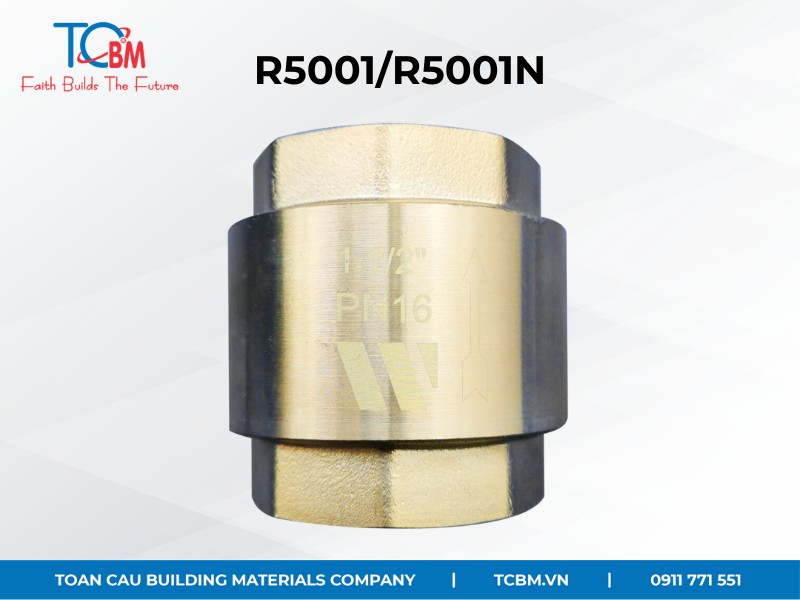

Ảnh thực tế sản phẩm van cầu mã Series R5001/R5001N

Series 402AF

Series 402AF là dòng van một chiều silent dạng mặt bích của Watts, được thiết kế để ngăn dòng chảy ngược và hạn chế hiện tượng búa nước trong hệ thống. Van vận hành ổn định ở cả phương án lắp đặt ngang và đứng, phù hợp cho mạng đường ống cấp nước, thoát nước, HVAC và các hệ thống bơm trong công trình cao tầng. Cơ cấu đóng mở kết hợp trọng lượng đĩa van và lò xo giúp van đóng kín nhanh, giảm tiếng ồn và duy trì độ tin cậy trong quá trình làm việc liên tục.

Dưới đây là các thông số kỹ thuật chính của dòng van này.

• Kích cỡ van: DN50-DN600
• Vật liệu thân: Gang cầu
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: 0°C đến 80°C
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Tiêu chuẩn kết nối: GB/T 17241.6-2008
• Môi chất làm việc: Nước

Ảnh thực tế sản phẩm van cầu mã Series 402AF

Series W-H41X-25C

W-H41X-25C là dòng van một chiều silent của Watts, được thiết kế để ngăn dòng chảy ngược trong các hệ thống nước và xử lý nước. Van vận hành hoàn toàn tự động theo chiều dòng chảy của môi chất, mở khi có lưu lượng và đóng kín khi xảy ra dòng hồi lưu. Kết cấu đơn giản giúp giảm chi phí chế tạo, đồng thời cơ chế đóng mở êm hạn chế tiếng ồn trong quá trình làm việc.

Dưới đây là các thông số kỹ thuật chính của dòng van này.

• Kích cỡ van: DN50-DN600
• Vật liệu thân: Thép carbon có sơn bề mặt
• Áp suất danh định: PN25
• Phạm vi nhiệt độ: 0°C đến 80°C
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Tiêu chuẩn kết nối: GB/T 17241.6
• Môi chất làm việc: Nước

Ảnh thực tế sản phẩm van cầu mã Series W-H41X-25C

Series W-H77X-16Q

Series W-H77X-16Q là dòng van một chiều wafer hai cánh (double door) của Watts, được thiết kế để ngăn dòng chảy ngược trong các hệ thống nước và xử lý nước. Van đóng mở tự động nhờ dòng lưu chất kết hợp lò xo xoắn, giúp đóng nhanh, hạn chế va đập áp lực và giảm tổn thất áp suất. Kết cấu gọn nhẹ, dạng wafer cho phép lắp đặt linh hoạt giữa hai mặt bích, phù hợp cả đường ống ngang và đứng, đáp ứng tốt các hệ thống yêu cầu không gian lắp đặt hạn chế.

Dưới đây là các thông số kỹ thuật chính của van một chiều wafer hai cánh W-H77X-16Q:

• Kích cỡ van: DN50-DN600
• Vật liệu thân: Thép carbon có sơn bề mặt
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: -10°C đến 120°C
• Tiêu chuẩn kết nối: EN1092-2
• Kiểu kết nối: Wafer (Kẹp)
• Môi chất làm việc: Nước

Ảnh thực tế sản phẩm van cầu mã Series W-H77X-16Q

Series W-H44X-16Q

Series W-H44X-16Q là dòng van một chiều cánh lật của Watts, được thiết kế tối ưu cho các hệ thống yêu cầu dòng chảy ổn định và tổn thất áp suất thấp. Cánh van mở hoàn toàn theo chiều lưu chất giúp giảm lực cản, đồng thời đóng kín nhanh khi xuất hiện dòng chảy ngược để bảo vệ hệ thống. Điểm khác biệt của dòng van này nằm ở đĩa van bọc EPDM, giúp tăng độ kín, hạn chế mài mòn và kéo dài tuổi thọ trong quá trình vận hành. Nhờ cấu tạo chắc chắn và vật liệu phủ epoxy chống ăn mòn, W-H44X-16Q phù hợp cho cả hạ tầng nước và các ứng dụng công nghiệp yêu cầu độ bền cao.

Một số thông tin kỹ thuật chính của dòng van này:

• Kích cỡ van: DN50-DN600
• Vật liệu thân: Gang cầu có phủ epoxy
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: 0°C đến 80°C
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Môi chất làm việc: Nước

Ảnh thực tế sản phẩm van cầu mã Series W-H44X-16Q

Series W-HQ41X-16Q

Series W-HQ41X-16Q là dòng van một chiều dạng bi (ball check valve) của Watts, được thiết kế để ngăn dòng chảy ngược bằng cơ chế đóng mở tự động của đĩa van hình cầu. Khi môi chất chảy theo đúng chiều, bi van dịch chuyển linh hoạt giúp dòng chảy đi qua ổn định; khi xuất hiện dòng hồi lưu, bi van đóng nhanh và kín, hạn chế rò rỉ. Điểm nổi bật của dòng van này nằm ở cấu trúc đơn giản, đĩa van dạng cầu cho khả năng làm kín tốt và độ tin cậy cao, đặc biệt phù hợp cho các hệ thống làm việc liên tục trong môi trường công nghiệp.

• Kích cỡ van: DN50-DN400
• Vật liệu thân: Gang cầu có phủ epoxy
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: 0°C đến 80°C
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Tiêu chuẩn kết nối: GB/T 17241.6
• Môi chất làm việc: Nước

Ảnh thực tế sản phẩm van cầu mã Series W-HQ41X-16Q

Series W-H44W-16P

Series W-H44W-16P là dòng van một chiều cánh lật mặt bích bằng thép không gỉ của Watts, được thiết kế để ngăn dòng chảy ngược và bảo vệ bơm cũng như động cơ truyền động khỏi hiện tượng đảo chiều. Điểm khác biệt nổi bật của dòng van này nằm ở kết cấu toàn bộ bằng thép không gỉ, cho phép vận hành ổn định trong các hệ thống cấp thoát nước yêu cầu cao về độ sạch và chất lượng nước. Cánh van đóng nhanh, đường dòng thông thoáng giúp giảm tổn thất áp suất và duy trì hiệu suất làm việc lâu dài với độ tin cậy cao.

Dưới đây là các thông số kỹ thuật chính của van một chiều W-H44W-16P:

• Kích cỡ van: DN50-DN200
• Vật liệu thân: Thép không gỉ
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: -29°C đến 150°C
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Tiêu chuẩn kết nối: JB/T 79.1-1994
• Kiểu kết nối: Kiểu mặt bích (Flange Type)
• Môi chất làm việc: Nước

Ảnh thực tế sản phẩm van cầu mã Series W-H44W-16P

Series B5002/B5002N

Series B5002/B5002N là dòng van một chiều bằng hợp kim đồng thiếc của Watts, được thiết kế để ngăn dòng chảy ngược và bảo vệ hệ thống trong các ứng dụng nước sạch. Điểm khác biệt của dòng van này nằm ở kết cấu đồng bền chắc, kích thước nhỏ gọn và tổn thất áp suất thấp, phù hợp cho các hệ thống đường ống dân dụng và kỹ thuật có không gian lắp đặt hạn chế. Sản phẩm đáp ứng yêu cầu cao về độ bền và độ an toàn, đồng thời được phê duyệt cho nước sinh hoạt theo tiêu chuẩn WRAS.

Dưới đây là các thông số kỹ thuật chính của van một chiều Series B5002/B5002N:

• Kích cỡ van: DN15-DN50
• Vật liệu thân: Hợp kim đồng thiếc CC491K
• Áp suất danh định: PN20
• Phạm vi nhiệt độ: 0°C đến 80°C
• Tiêu chuẩn thiết kế: GB/T 8464
• Tiêu chuẩn kết nối: Ren BSPT; phiên bản B5002N hỗ trợ ren NPT
• Tiêu chuẩn thử nghiệm: BS 6755
• Kiểu kết nối: Kiểu mặt bích (Flange Type)
• Môi chất làm việc: Nước, dầu, hơi
• Chứng nhận: WRAS

Ảnh thực tế sản phẩm van cầu mã Series B5002/B5002N

Series W-H44T-16Q

Series W-H44T-16Q là dòng van một chiều cánh lật của Watts, được thiết kế để ngăn dòng chảy ngược và bảo vệ hệ thống trong các ứng dụng nước, HVAC, tưới tiêu và công trình dân dụng – công nghiệp. Cánh van mở hoàn toàn theo chiều lưu chất giúp tổn thất áp suất thấp, đồng thời đóng kín khi có dòng hồi lưu để đảm bảo an toàn vận hành. Điểm khác biệt của W-H44T-16Q nằm ở kết cấu gang cầu chắc chắn, bề mặt phủ epoxy chống ăn mòn trong và ngoài, phù hợp cho môi trường làm việc yêu cầu độ bền và tuổi thọ cao.

Dưới đây là các thông số kỹ thuật chính của van một chiều W-H44T-16Q:

• Kích cỡ van: DN50-DN300
• Vật liệu thân: Gang cầu
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: -15°C đến 120°C
• Tiêu chuẩn thiết kế: BS 5153
• Tiêu chuẩn kết nối: PN16 theo EN 1092-2
• Kiểu kết nối: Mặt bích
• Môi chất làm việc: Nước

Ảnh thực tế sản phẩm van cầu mã Series W-H44T-16Q

Series W-H44T-125Q

Series W-H44T-125Q là dòng van một chiều cánh lật của Watts, được phát triển theo tiêu chuẩn ANSI Class 125, phù hợp cho các hệ thống đường ống sử dụng mặt bích ANSI. Van cho phép cánh mở hoàn toàn theo chiều dòng chảy giúp giảm tổn thất áp suất, đồng thời đóng kín khi xuất hiện dòng hồi lưu để bảo vệ thiết bị và đường ống. Điểm khác biệt của W-H44T-125Q nằm ở khả năng đáp ứng chuẩn CL125 ANSI, kết cấu gang cầu chắc chắn và lớp phủ epoxy trong–ngoài giúp tăng độ bền trong các ứng dụng dân dụng và công nghiệp.

Dưới đây là các thông số kỹ thuật chính của van một chiều W-H44T-125Q:

• Kích cỡ van: DN50-DN300
• Vật liệu thân: Gang cầu
• Áp suất danh định: CL125
• Phạm vi nhiệt độ: -15°C đến 120°C
• Tiêu chuẩn thiết kế: MSS SP-71
• Tiêu chuẩn kết nối: CL125 theo ANSI B16.1
• Kiểu kết nối: Mặt bích
• Môi chất làm việc: Nước, dầu, khí

Ảnh thực tế sản phẩm van cầu mã Series W-H44T-125Q

Series W-DPC01

Series W-DPC01 là dòng van một chiều wafer hai cánh (dual plate) của Watts, được thiết kế để bảo vệ bơm và các thiết bị quan trọng khỏi hiện tượng dòng chảy ngược trong quá trình vận hành. Van có kết cấu mỏng, gọn, lắp trực tiếp giữa hai mặt bích, cho phép bố trí linh hoạt trên cả đường ống ngang hoặc ống đứng có chiều dòng chảy hướng lên. Cơ cấu hai cánh đóng nhanh nhờ lò xo giúp giảm va đập áp lực, đồng thời duy trì độ kín ổn định trong các hệ thống HVAC và các hệ thống chất lỏng tương thích với vật liệu van.

Dưới đây là các thông số kỹ thuật chính của van một chiều Series W-DPC01:

• Kích cỡ van: DN50-DN300
• Vật liệu thân: Gang xám
• Áp suất danh định: 1600 kPa
• Phạm vi nhiệt độ: -10°C đến 90°C
• Kiểu kết nối: Wafer, lắp giữa hai mặt bích
• Môi chất làm việc: Chất lỏng không ăn mòn

Ảnh thực tế sản phẩm van cầu mã Series W-DPC01

Series W5000

Series W5000 là dòng van một chiều bằng thép không gỉ của Watts, được thiết kế để ngăn dòng chảy ngược trong các hệ thống làm mát chất lỏng và ứng dụng công nghiệp. Điểm khác biệt của W5000 nằm ở tùy chọn kết nối hàn hoặc clamp, giúp linh hoạt lắp đặt và thuận tiện cho bảo trì, vệ sinh đường ống. Kết cấu gọn, lực cản dòng chảy thấp và khả năng vận hành ổn định khiến dòng van này phù hợp cho các hệ thống yêu cầu độ sạch và độ tin cậy cao.

Dưới đây là các thông số kỹ thuật chính của Series W5000:

• • Kích cỡ van: DN15-DN100
  • Vật liệu thân: Gang cầu
  • Áp suất danh định: PN10
  • Phạm vi nhiệt độ: -10°C đến 100°C

• Tiêu chuẩn kết nối:

• • Hàn: DIN 11850 / ISO 2037
  • Kẹp: DIN 32676 / ISO 2852
• Tiêu chuẩn thử nghiệm: GB/T 13927
• Môi chất phù hợp: Nước, dung dịch ethylene glycol ≤50%

Ảnh thực tế sản phẩm van cầu mã Series W5000

Toàn Cầu hiện là nhà phân phối chính thức của Watts tại Việt Nam

Các dòng van một chiều Watts được tin dùng nhờ chất lượng ổn định, thiết kế chắc chắn và khả năng đáp ứng tốt yêu cầu vận hành của hệ thống nước, HVAC và nhiều hạng mục công nghiệp. Tại thị trường Việt Nam, Toàn Cầu chính thức là đơn vị phân phối dòng van một chiều của Watts, cam kết cung cấp sản phẩm chính hãng cùng thông tin kỹ thuật rõ ràng. Với hơn 18 năm kinh nghiệm trong lĩnh vực giải pháp vật liệu xây dựng và thiết bị công nghiệp, Toàn Cầu đã đồng hành cùng nhiều chủ đầu tư, kỹ sư và nhà thầu trong các dự án có yêu cầu kỹ thuật cao.

Giấy chứng nhận Toàn Cầu là đơn vị phân phối độc quyền van Watts tại Việt Nam

Ngoài van một chiều, Toàn Cầu còn phân phối đầy đủ các dòng van khác của Watts như van bi, van bướm, van cầu, van điều khiển tự động và van an toàn,… giúp khách hàng dễ dàng lựa chọn giải pháp đồng bộ cho toàn hệ thống. Năng lực tư vấn sát thực tế cùng nguồn hàng ổn định là nền tảng để khách hàng yên tâm khi triển khai dự án. Để được tư vấn chi tiết hoặc nhận báo giá nhanh, vui lòng liên hệ Hotline: 0911 771 551.
