Bộ nối (Joints)

Giới thiệu về bộ nối (Joints)

Trong hệ thống đường ống công nghiệp, bộ nối (Joints) giữ vai trò liên kết các đoạn ống và thiết bị thành một chỉnh thể thống nhất. Bên cạnh chức năng kết nối, bộ nối còn giúp hấp thụ rung động, bù sai lệch lắp đặt và giảm ứng suất phát sinh trong quá trình vận hành. Nhờ đó, hệ thống duy trì trạng thái ổn định và hạn chế hư hỏng tại các vị trí chịu tải lớn.

Cùng với yêu cầu ngày càng cao về độ an toàn và độ bền, bộ nối ngày nay được thiết kế để xử lý nhiều vấn đề kỹ thuật hơn. Khả năng bù giãn nở nhiệt, giảm tiếng ồn và hạn chế ăn mòn giúp bộ nối trở thành chi tiết quan trọng trong các hệ thống cấp nước, HVAC và công nghiệp. Việc lựa chọn đúng chủng loại và vật liệu phù hợp vì thế ảnh hưởng trực tiếp đến hiệu quả vận hành lâu dài.

Trong bối cảnh đó, các dòng bộ nối của Watts cho thấy rõ lợi thế về thiết kế và chất lượng chế tạo. Sản phẩm được phát triển theo tiêu chuẩn kỹ thuật chặt chẽ, chú trọng tính ổn định khi làm việc và độ tương thích với nhiều điều kiện vận hành. Nhờ danh mục rõ ràng và định hướng ứng dụng cụ thể, bộ nối Watts đáp ứng tốt yêu cầu của kỹ sư và nhà thầu trong các dự án đòi hỏi độ tin cậy cao.

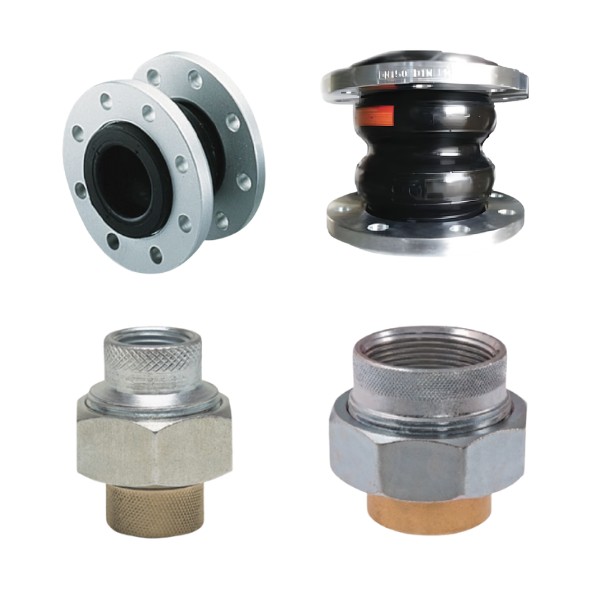

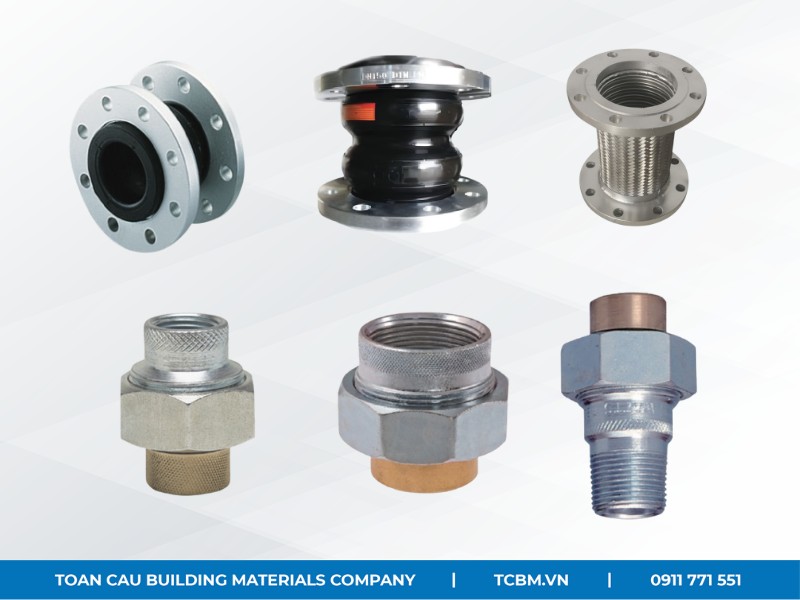

Một số mẫu bộ nối của thương hiệu Watts

Các dòng bộ nối (Joints) của van Watts

Danh mục bộ nối (Joints) của Watts được xây dựng theo từng nhóm ứng dụng cụ thể, phù hợp với nhiều điều kiện lắp đặt và yêu cầu vận hành khác nhau. Mỗi dòng bộ nối sở hữu cấu tạo và chức năng riêng, giúp xử lý hiệu quả các bài toán về rung động, giãn nở và độ ổn định của hệ thống. Dưới đây là các model tiêu biểu đang được sử dụng phổ biến trong thực tế.

Series W-XGD1-16

Series W-XGD1-16 là dòng bộ nối mềm cao su được phát triển cho các hệ thống đường ống cần kiểm soát rung động và tiếng ồn hiệu quả. Thiết kế đàn hồi nhiều lớp giúp hấp thụ dao động, bù sai lệch vị trí và giảm ứng suất tác động lên đường ống. Sản phẩm phù hợp cho hệ thống cấp thoát nước, thông gió và tuần hoàn nước. Nhờ cấu tạo linh hoạt, bộ nối hỗ trợ lắp đặt ổn định trong nhiều điều kiện vận hành khác nhau.

Dưới đây là các thông số kỹ thuật chính của bộ nối W-XGD1-16, được Watts cung cấp để kỹ sư và nhà thầu đối chiếu khi thiết kế và lắp đặt hệ thống:

• Kích cỡ van: DN25-DN600
• Vật liệu:
  • Mặt bích: Thép mạ kẽm
  • Phần thân: EPDM + Nylon
• Áp suất danh định: PN16
• Áp suất phá hủy: PN48
• Phạm vi nhiệt độ: -15°C đến +115°C
• Tiêu chuẩn kết nối: GB/T 9119-2000
• Môi chất làm việc: Nước

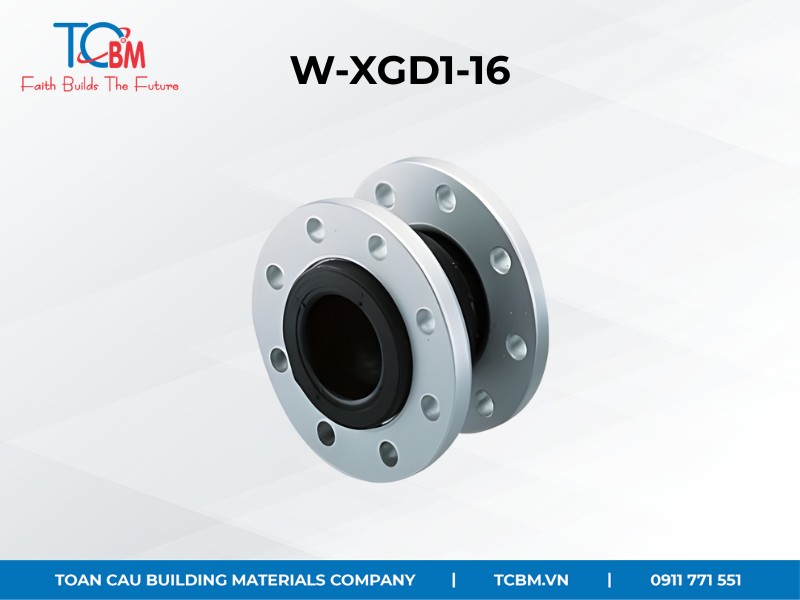

Ảnh thực tế sản phẩm bộ nối Series W-XGD1-16

Series W-LFDEU

Series W-LFDEU là dòng bộ nối điện môi được phát triển để bảo vệ hệ thống đường ống khỏi hiện tượng ăn mòn điện hóa. Sản phẩm được lắp tại vị trí nối giữa các kim loại khác loại, nơi dễ phát sinh dòng điện rò. Cấu trúc cách điện bên trong giúp ngăn truyền dòng điện, hạn chế hư hỏng đường ống. Nhờ đó, hệ thống duy trì độ bền và độ ổn định trong quá trình vận hành dài hạn.

Dưới đây là các thông số kỹ thuật chính của bộ nối W-LFDEU:

• Kích cỡ van: DN15-DN50
• Áp suất danh định: PN20
• Phạm vi nhiệt độ: 0°C đến 82°C
• Kiểu kết nối:
  • Ren NPT theo ASME B1.20.1
  • Ren BSPT theo BS EN 10226 (BS21)
• Môi chất làm việc: Nước, chất lỏng không ăn mòn

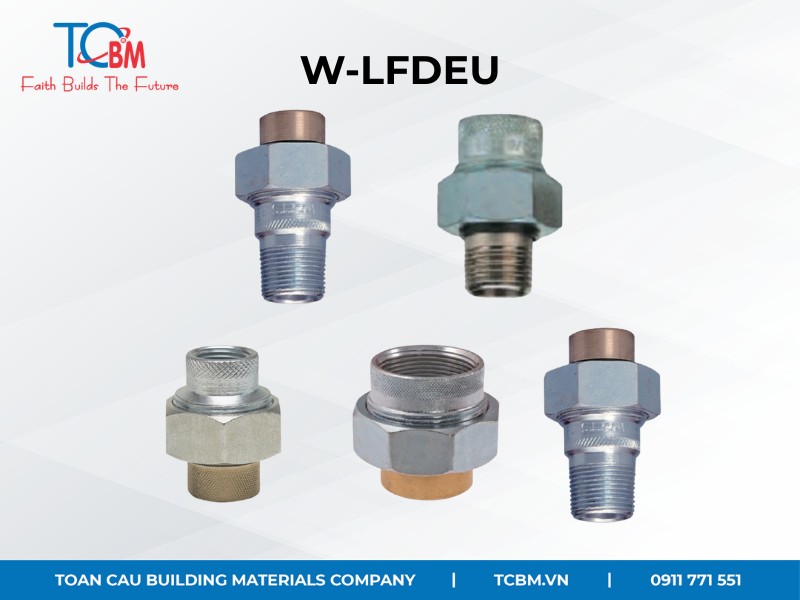

Ảnh thực tế sản phẩm bộ nối Series W-LFDEU

Series W-ZKB

Series W-ZKB là bộ nối giãn nở cao su dạng bellow đơn, kết nối bích, dùng để hấp thụ giãn nở, co ngót và rung động trong hệ thống đường ống. Cấu trúc đàn hồi giúp giảm búa nước, hạn chế tiếng ồn và bảo vệ đường ống khỏi ứng suất phát sinh khi vận hành. Sản phẩm phù hợp cho các hệ thống nước, dầu và khí trong môi trường công nghiệp và hạ tầng kỹ thuật.

Dưới đây là các thông số kỹ thuật chính của bộ nối W-ZKB do Watts:

• Kích cỡ van: DN32-DN600
• Vật liệu:
  • Mặt bích: Thép carbon mạ kẽm
  • Cao su: EPDM / NBR
• Áp suất danh định: PN10 / PN16
• Áp suất phá hủy: PN48
• Phạm vi nhiệt độ: -20°C đến +80°C
• Tiêu chuẩn kết nối: ISO 7005-1, EN 1092-1
• Môi chất làm việc: Nước, dầu, khí

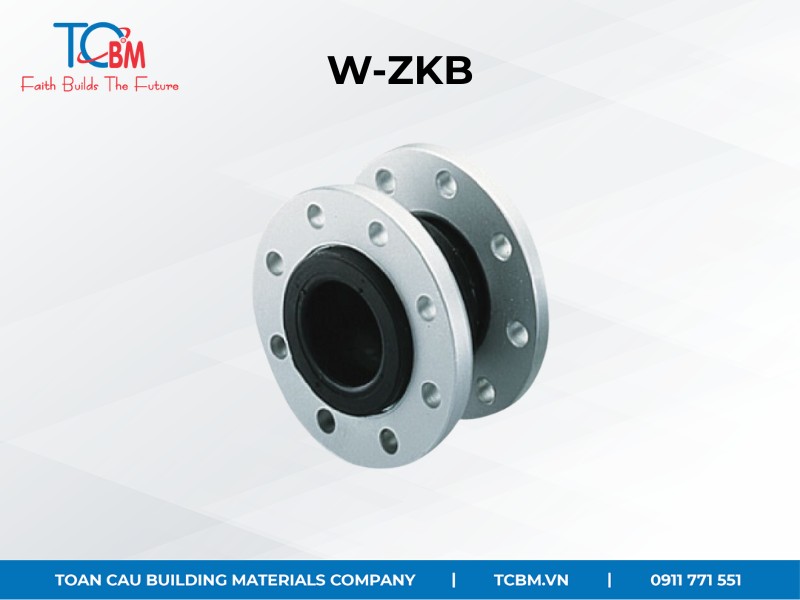

Ảnh thực tế sản phẩm bộ nối Series W-ZKB

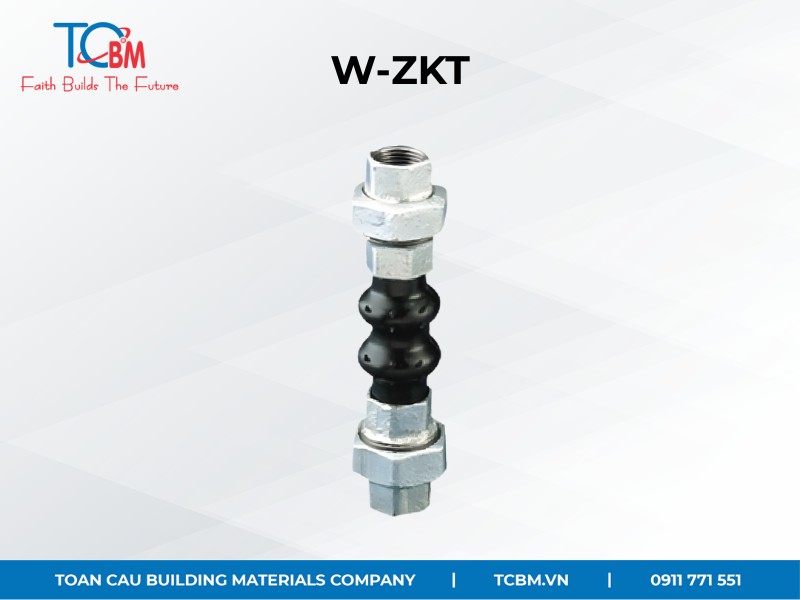

Series W-ZKT

Series W-ZKT là bộ nối giãn nở cao su dạng bellow đôi, kiểu union, được thiết kế cho các hệ thống đường ống yêu cầu độ linh hoạt cao. Cấu trúc bellow đôi giúp hấp thụ giãn nở, co ngót và rung động hiệu quả hơn so với bellow đơn. Khả năng xoay 360° tại các đầu nối union hỗ trợ bù sai lệch lắp đặt và rút ngắn thời gian thi công. Dòng sản phẩm này phù hợp cho hệ thống nước, dầu và khí trong nhiều điều kiện vận hành khác nhau.

Dưới đây là các thông số kỹ thuật chính của bộ nối W-ZKT:

• Kích cỡ van: DN20-DN80
• Vật liệu:
  • Đai ốc union: Gang dẻo mạ kẽm màu
  • Cao su: EPDM / NBR
• Áp suất danh định: PN20
• Phạm vi nhiệt độ: -25°C đến +120°C
• Tiêu chuẩn thử nghiệm: ISO 5208-2008, BS EN 12266-2:2002
• Tiêu chuẩn kết nối: ISO 7-1
• Môi chất làm việc: Nước, dầu, khí

Series W-ZKT-F

Series W-ZKT-F là bộ nối giãn nở cao su dạng bellow đôi, kết nối bích, được phát triển cho các hệ thống đường ống có đường kính lớn và yêu cầu hấp thụ biến dạng cao. Cấu trúc bellow đôi giúp xử lý hiệu quả giãn nở nhiệt, dao động áp lực và rung động trong quá trình vận hành. Thiết kế mặt bích tiêu chuẩn mang lại độ ổn định cao tại các vị trí lắp đặt cố định. Dòng sản phẩm này phù hợp cho các hệ thống nước, dầu và khí trong môi trường công nghiệp và hạ tầng kỹ thuật.

Dưới đây là các thông số kỹ thuật chính của bộ nối W-ZKT-F:

• Kích cỡ van: DN32-DN600
• Vật liệu:
  • Mặt bích: Thép carbon mạ kẽm vàng
  • Cao su: EPDM / NBR
• Áp suất danh định:
  • PN16 (DN32 – DN300)
  • PN10 (DN350 – DN600)
• Áp suất phá hủy:
  • PN48 (DN32 – DN300)
  • PN30 (DN350 – DN600)
• Phạm vi nhiệt độ: -15°C đến +115°C
• Tiêu chuẩn thử nghiệm: ISO 5208-2008, BS EN 12266-2:2002
• Tiêu chuẩn kết nối: ISO 7005-2:1998 PN16, BS EN 1092-2:1997 PN16
• Môi chất làm việc: Nước, dầu, khí

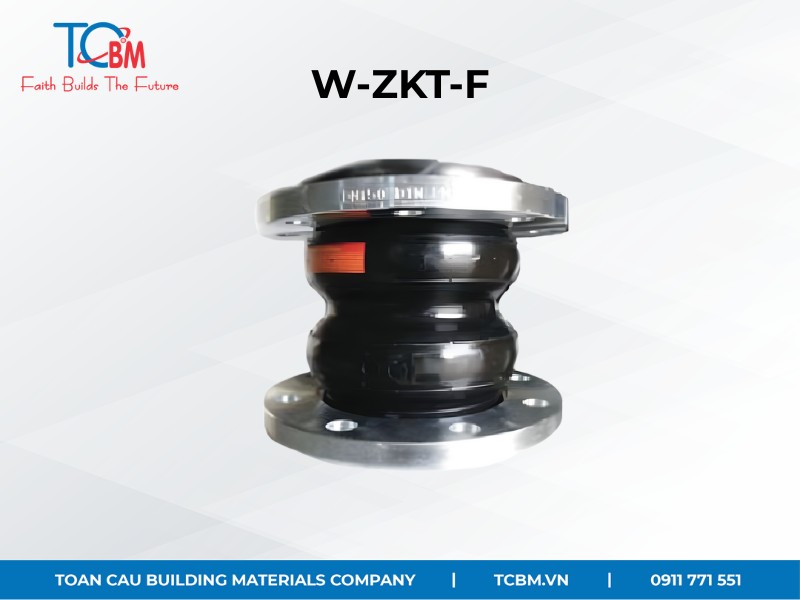

Ảnh thực tế sản phẩm bộ nối Series W-ZKT-F

Series RGS/RGF

Series RGS/RGF là ống nối mềm kim loại inox được thiết kế để bù sai lệch lắp đặt, hấp thụ rung động và giảm tiếng ồn trong hệ thống đường ống. Kết cấu ống ruột gà inox mang lại độ linh hoạt cao, đồng thời duy trì khả năng chịu áp và chịu nhiệt ổn định. Dòng RGS sử dụng kết nối ren, phù hợp cho đường kính nhỏ, còn RGF dùng kết nối bích cho các tuyến ống lớn và yêu cầu kỹ thuật cao. Sản phẩm được ứng dụng rộng rãi trong ngành nước, dầu khí, hóa chất, điện và thực phẩm.

Dưới đây là các thông số kỹ thuật chính của bộ nối RGS/RGF:

• Kích cỡ van:
  • RGS: DN20 – DN50
  • RGF: DN40 – DN600
• Vật liệu:
  • Thân ống và lưới bảo vệ: Inox 304
  • Kết nối bích: Thép carbon hoặc inox (tùy chọn)
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: -20°C đến +180°C
• Tiêu chuẩn kết nối:
  • RGS: Ren BSPT theo ISO 7-1
  • RGF: Mặt bích theo GB/T 9113
• Môi chất làm việc: Nước, dầu, khí

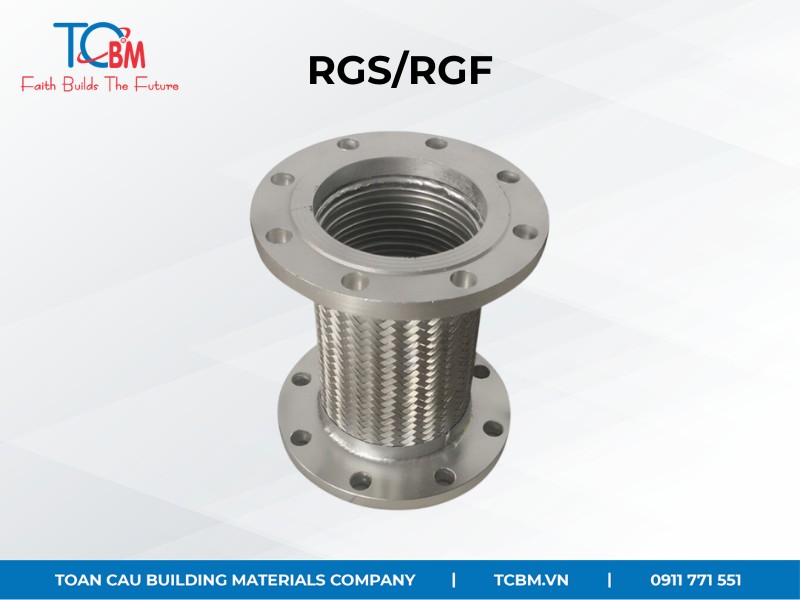

Ảnh thực tế sản phẩm bộ nối Series RGS/RGF

Bộ nối (Joints) của Watts đang được Toàn Cầu phân phối độc quyền

Tại Việt Nam, Công ty TNHH VLXD Toàn Cầu là đơn vị phân phối độc quyền các dòng bộ nối (Joints) của Watts. Với nhiều năm kinh nghiệm trong lĩnh vực vật liệu xây dựng và thiết bị công nghiệp hiện đại, Toàn Cầu đảm bảo cung cấp sản phẩm chính hãng, đầy đủ chứng từ CO/CQ và thông tin kỹ thuật rõ ràng. Đội ngũ kỹ thuật của Toàn Cầu luôn đồng hành cùng kỹ sư và nhà thầu trong quá trình lựa chọn giải pháp phù hợp cho từng hệ thống.

Công ty TNHH VLXD Toàn Cầu là đơn vị phân phối độc quyền các dòng bộ nối (Joints) của Watts

Bên cạnh bộ nối, Toàn Cầu hiện cung cấp đầy đủ các dòng van công nghiệp của Watts như van an toàn, van một chiều, van điều khiển tự động, van ngăn dòng chảy ngược, cùng nhiều thiết bị kiểm soát dòng chảy khác. Danh mục sản phẩm đồng bộ giúp khách hàng triển khai hệ thống thống nhất, thuận tiện cho thiết kế, lắp đặt và bảo trì. Để được tư vấn chi tiết hoặc nhận báo giá nhanh, vui lòng liên hệ Hotline: 0911 771 551 để đội ngũ Toàn Cầu hỗ trợ kịp thời.
