Bộ lọc (Strainer)

Giới thiệu về bộ lọc (Strainer) là gì?

Bộ lọc (Strainer) là thiết bị được lắp đặt trên đường ống nhằm giữ lại các tạp chất rắn như cát, rỉ sét hay mạt kim loại trong dòng lưu chất. Nhờ cơ chế lọc cơ học bằng lưới, strainer giúp bảo vệ van, bơm và thiết bị đo khỏi nguy cơ kẹt, mài mòn hoặc suy giảm hiệu suất, qua đó duy trì trạng thái vận hành ổn định cho toàn bộ hệ thống.

Xét về cấu tạo, bộ lọc thường gồm thân van và lưới lọc tháo rời để vệ sinh định kỳ. Tùy điều kiện làm việc, strainer có thể được chế tạo từ gang, thép không gỉ hoặc đồng, đáp ứng nhiều dải áp suất và nhiệt độ khác nhau. Việc lựa chọn đúng loại lưới và kích thước danh nghĩa giúp cân bằng hiệu quả lọc và lưu lượng dòng chảy.

Bộ lọc của Watts Water Technologies nổi bật nhờ thiết kế chuẩn xác và thông số kỹ thuật minh bạch. Mỗi sản phẩm đều có thông số kỹ thuật minh bạch về vật liệu, kích thước lưới lọc, áp suất và nhiệt độ làm việc, giúp việc lựa chọn và lắp đặt trở nên đơn giản hơn. Nhờ chất lượng gia công ổn định và thiết kế thuận tiện cho bảo trì, bộ lọc Watts đáp ứng tốt yêu cầu bảo vệ thiết bị và duy trì độ tin cậy cho hệ thống trong quá trình vận hành lâu dài.

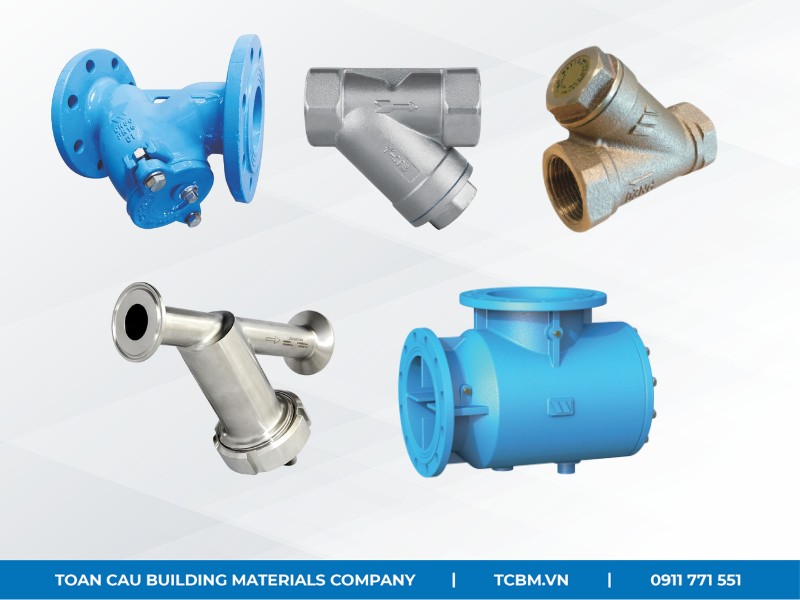

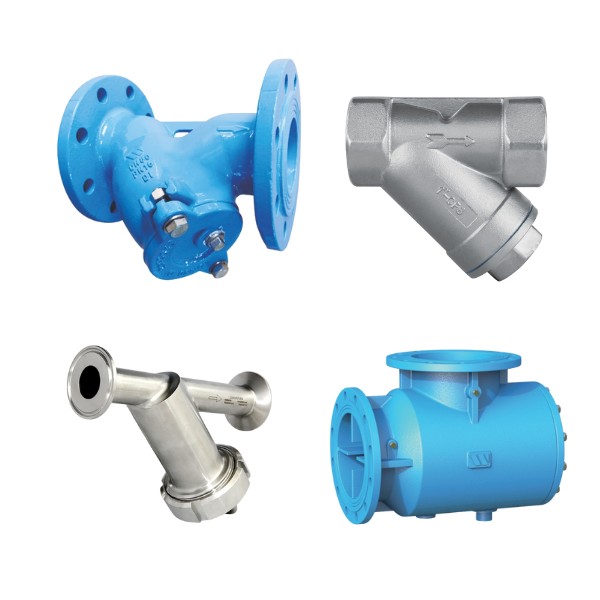

Một số mẫu bộ lọc (Strainer) của thương hiệu Watts

Nguyên lý hoạt động của bộ lọc

Về nguyên lý hoạt động, bộ lọc (Strainer) làm việc theo cơ chế lọc cơ học ngay trên đường ống. Khi lưu chất chảy vào thân lọc, dòng chảy sẽ đi qua lưới lọc được bố trí bên trong. Các hạt rắn có kích thước lớn hơn lỗ lưới như cát, rỉ sét hoặc mạt kim loại sẽ bị giữ lại trên bề mặt lưới, trong khi phần lưu chất đã được làm sạch tiếp tục đi qua và cấp cho các thiết bị phía sau. Nhờ cấu tạo này, bộ lọc giúp ngăn tạp chất xâm nhập vào van, bơm và thiết bị đo, qua đó duy trì hiệu quả vận hành và giảm nguy cơ hư hỏng cho toàn bộ hệ thống.

Các dòng bộ lọc (Strainer) của Watts

Dựa trên yêu cầu thực tế của từng hệ thống, Watts Water Technologies phát triển nhiều dòng bộ lọc (Strainer) với cấu hình và thông số khác nhau. Mỗi model được thiết kế cho điều kiện làm việc và mục đích sử dụng cụ thể. Dưới đây là các dòng bộ lọc tiêu biểu của Watts đang được ứng dụng rộng rãi.

Series W-W4112

Series W-W4112 là dòng lọc chữ Y bằng gang cầu được phát triển cho các hệ thống cần khả năng lọc ổn định và độ bền cao. Thiết kế thân gang cầu phủ epoxy giúp thiết bị chịu áp tốt, phù hợp lắp đặt ở nhiều quy mô đường ống lớn. So với nhiều dòng lọc phổ thông, W-W4112 tạo lợi thế nhờ khả năng giữ tạp chất lớn và độ sụt áp thấp, hỗ trợ hệ thống vận hành liên tục và dễ bảo trì. Sản phẩm được ứng dụng rộng trong cấp thoát nước, HVAC, tưới tiêu và các hệ thống kỹ thuật thương mại – công nghiệp.

Bên dưới là các thông số kỹ thuật chính của Series W-W4112:

• Kích cỡ van: DN50-DN600
• Vật liệu thân: Gang cầu phủ epoxy
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: 0°C đến 80°C.
• Kiểu kết nối: Mặt bích PN16 theo tiêu chuẩn BS EN 1092-2
• Tiêu chuẩn thử nghiệm: ISO/DIS 5208:2007
• Môi chất làm việc: Nước, nước thải

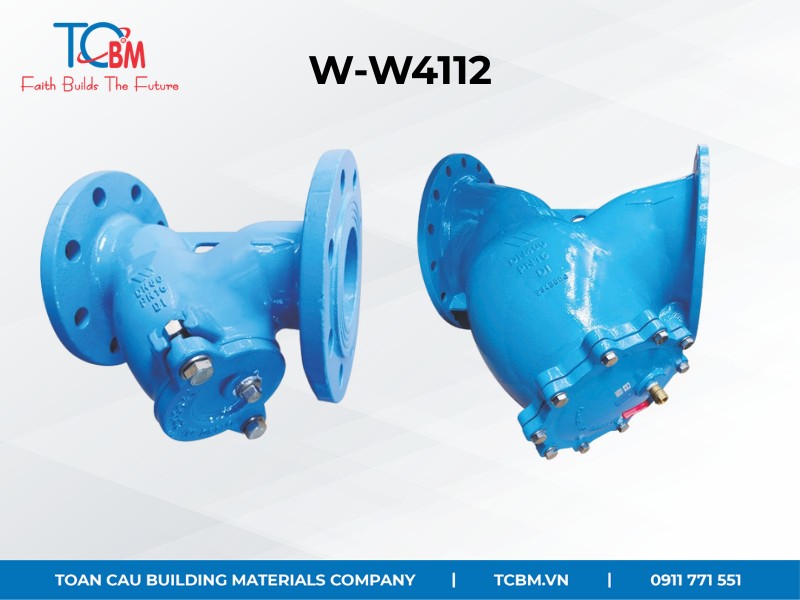

Ảnh thực tế sản phẩm bộ lọc Series W-W4112

Series W-YG41-25C

Series W-YG41-25C là dòng bộ lọc chữ Y được phát triển cho các hệ thống cần áp suất làm việc cao và lưu lượng ổn định. Thiết kế thân thép carbon cùng lưới lọc thép không gỉ giúp thiết bị chịu được điều kiện vận hành khắc nghiệt trong các ngành dầu khí, hóa chất và xử lý nước. So với nhiều dòng lọc phổ thông, W-YG41-25C cho lực cản dòng chảy thấp và khả năng chứa chất bẩn lớn, hỗ trợ hệ thống vận hành liên tục. Đây là lựa chọn phù hợp cho các công trình kỹ thuật yêu cầu độ tin cậy và tính bền vững lâu dài.

Các thông số kỹ thuật chính của Series W-YG41-25C được trình bày dưới đây:

• Kích cỡ van: DN50-DN450
• Vật liệu thân: Thép carbon có sơn bề mặt
• Áp suất danh định: PN25
• Phạm vi nhiệt độ: -20°C đến 120°C.
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Tiêu chuẩn thiết kế: GB/T 14382-2008
• Môi chất làm việc: Nước, nước thải

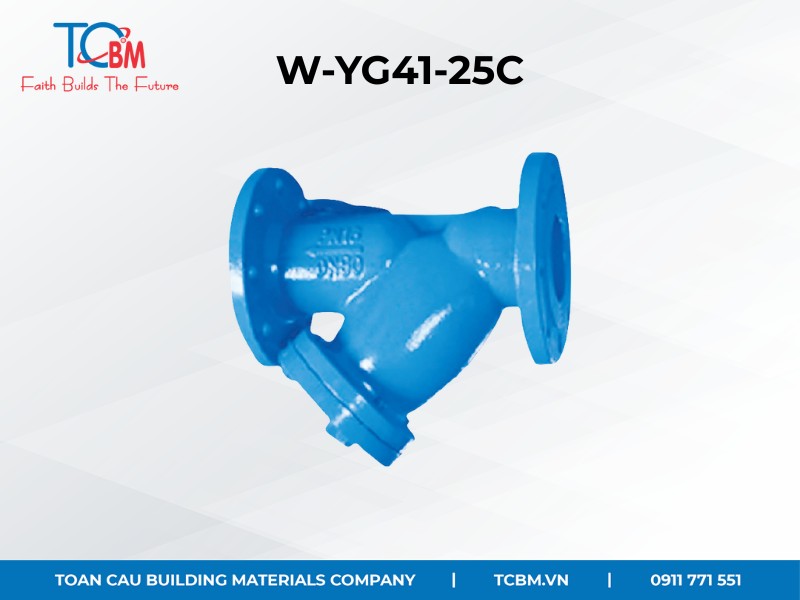

Ảnh thực tế sản phẩm bộ lọc Series W-YG41-25C

Series W-JZG44-16Q

Series W-JZG44-16Q là dòng bộ khuếch tán máy bơm được thiết kế chuyên biệt cho các hệ thống cần cải thiện chất lượng dòng chảy và bảo vệ bơm ngay từ đầu vào. Thiết bị tích hợp chức năng co ống, lọc và chỉnh dòng trong một kết cấu thống nhất, giúp giảm số lượng phụ kiện trên đường ống. Nhờ tấm chỉnh dòng và lưới lọc bố trí hợp lý, sản phẩm hạn chế dòng chảy rối, giảm hiện tượng xâm thực và tiếng ồn trong quá trình vận hành. So với phương án lắp đặt truyền thống, W-JZG44-16Q mang lại giải pháp gọn gàng, ổn định và phù hợp cho các hệ thống xử lý nước, hóa chất và luyện kim.

Các thông số kỹ thuật chính của Series W-JZG44-16Q dưới đây:

• Kích cỡ van: DN50-DN600
• Vật liệu thân: Gang cầu phủ epoxy
• Áp suất danh định: PN16, PN25
• Phạm vi nhiệt độ: -20°C đến 120°C.
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Tiêu chuẩn kết nối: GB/T 17241.6-20
• Môi chất làm việc: Nước

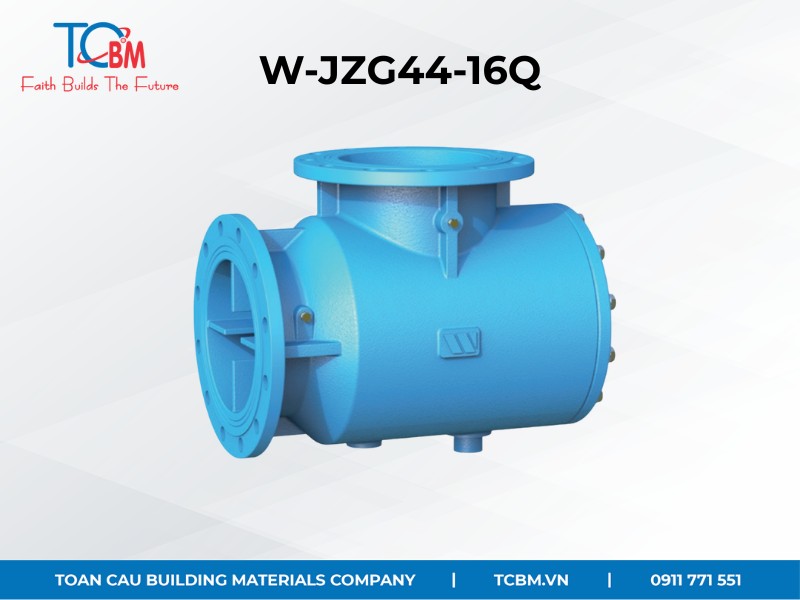

Ảnh thực tế sản phẩm bộ lọc Series W-JZG44-16Q

Series W-YG11-16P

Series W-YG11-16P là dòng lọc chữ Y nối ren bằng thép không gỉ, được phát triển cho các hệ thống đường ống kích thước nhỏ cần khả năng lọc ổn định và độ bền cao. Thân và lưới lọc inox giúp thiết bị duy trì độ kín tốt, chống ăn mòn và phù hợp với điều kiện vận hành liên tục. Nhờ cấu trúc gọn, kết nối ren tiêu chuẩn, sản phẩm dễ lắp đặt và thuận tiện cho việc tháo lưới vệ sinh. W-YG11-16P thường được sử dụng để bảo vệ bơm, đồng hồ đo, van và các thiết bị có giá trị trong hệ thống cấp thoát nước và kỹ thuật công trình.

Dưới đây là các thông số kỹ thuật chính của Series W-YG11-16P:

• Kích cỡ van: DN15-DN50
• Vật liệu thân: Thép không gỉ CF8
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: -29°C đến 200°C.
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Tiêu chuẩn kết nối: GB/T 7307-2001
• Kiểu kết nối: Nối ren (Thread Type)
• Môi chất làm việc: Nước

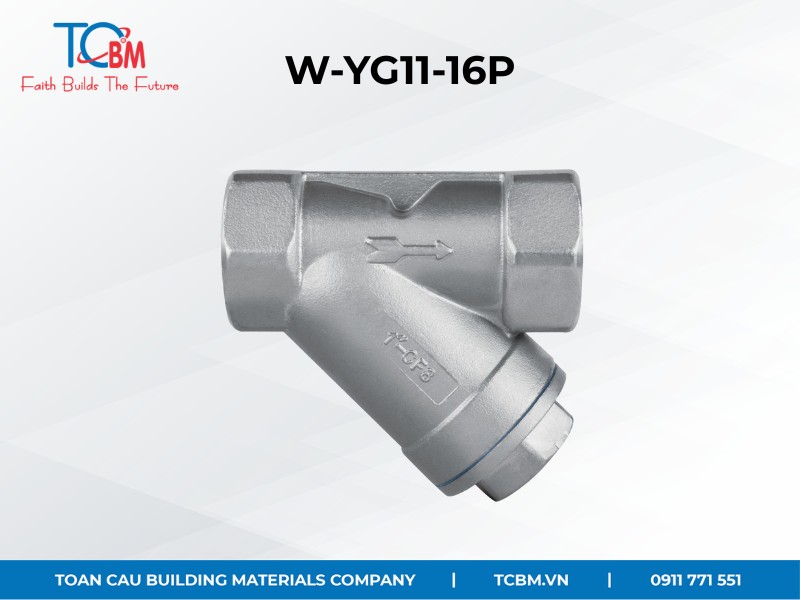

Ảnh thực tế sản phẩm bộ lọc Series W-YG11-16P

Series W-YG41-16P

Series W-YG41-16P là dòng lọc chữ Y mặt bích bằng thép không gỉ, được thiết kế cho các hệ thống đường ống yêu cầu độ sạch cao và độ ổn định lâu dài. Thân và lưới lọc inox giúp thiết bị duy trì khả năng chống ăn mòn, phù hợp với môi trường nước có yêu cầu kiểm soát chất lượng nghiêm ngặt. So với các dòng lọc gang hoặc thép carbon, W-YG41-16P cho độ bền vật liệu tốt hơn và hiệu suất lọc chính xác hơn. Sản phẩm thường được lắp đặt để bảo vệ bơm, đồng hồ đo, van và thiết bị cơ khí trong các hệ thống cấp thoát nước và công trình kỹ thuật.

Dưới đây là các thông số kỹ thuật tiêu biểu của Series W-YG41-16P:

• Kích cỡ van: DN50-DN300
• Vật liệu thân: Thép không gỉ CF8
• Áp suất danh định: PN16
• Phạm vi nhiệt độ: -29°C đến 150°C
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Tiêu chuẩn kết nối: JB/T 79.1-1994
• Kiểu kết nối: Nối mặt bích (Flange Type)
• Môi chất làm việc: Nước

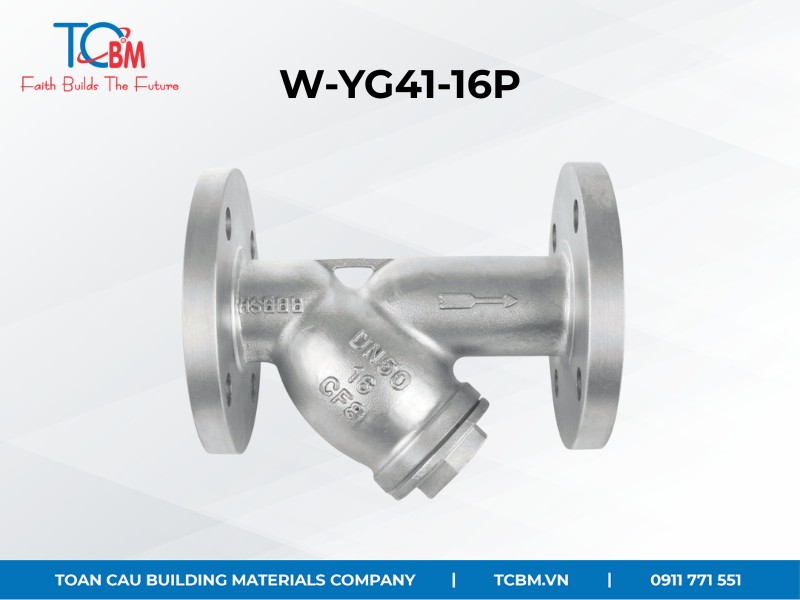

Ảnh thực tế sản phẩm bộ lọc Series W-YG41-16P

Series YG11-20

Series YG11-20 / 20N là dòng lọc chữ Y bằng đồng được phát triển cho các hệ thống đường ống cỡ nhỏ cần độ ổn định cao và khả năng vận hành bền bỉ. Vật liệu đồng giúp thiết bị phù hợp với môi trường nước uống, nước nóng và các ứng dụng xử lý nước thông dụng. So với nhiều dòng lọc gang hoặc thép, YG11-20 cho lực cản dòng chảy thấp và thao tác vệ sinh đơn giản hơn. Dòng sản phẩm này của Watts Water Technologies thường được lựa chọn trong các hệ thống dân dụng và kỹ thuật nhẹ nhờ tính linh hoạt và độ tin cậy lâu dài.

Dưới đây là các thông số kỹ thuật tiêu biểu của Series YG11-20 / 20N:

• Kích cỡ van: DN15-DN50
• Vật liệu thân: Hợp kim đồng thiếc CC491K
• Áp suất danh định: PN20
• Phạm vi nhiệt độ: 0°C đến 170°C
• Tiêu chuẩn thử nghiệm: BS6755
• Tiêu chuẩn kết nối: Ren theo tiêu chuẩn BS21 BSPT. Có sẵn model YG11-20N với kiểu ren NPT
• Kiểu kết nối: Nối mặt bích (Flange Type)
• Môi chất làm việc: Nước, dầu, gas
• Chứng nhận: WRAS

Ảnh thực tế sản phẩm bộ lọc Series YG11-20

Series W-WB551

Series W-WB551 là dòng lọc chữ Y bằng đồng thau được phát triển cho các hệ thống đường ống cỡ nhỏ cần độ ổn định và độ kín cao. Vật liệu đồng thau giúp thiết bị làm việc tốt trong môi trường nước lạnh và các ứng dụng xử lý nước thông dụng. So với nhiều dòng lọc gang hoặc thép, W-WB551 có kết cấu gọn, lực cản dòng chảy thấp và thao tác vệ sinh nhanh chóng. Dòng sản phẩm này phù hợp để bảo vệ van, bơm và thiết bị đo trong các hệ thống dân dụng và kỹ thuật nhẹ.

Dưới đây là các thông số kỹ thuật tiêu biểu của Series W-WB551:

• Kích cỡ van: DN15-DN50
• Vật liệu thân: Hợp kim đồng thau HPb59-1
• Áp suất danh định: PN25
• Phạm vi nhiệt độ: -30°C đến 95°C
• Tiêu chuẩn thử nghiệm: GB/T 13927-2008
• Tiêu chuẩn kết nối: Nối ren theo tiêu chuẩn NPT (ASME B1.20.1), BSPT (BS 21), hoặc G (GB/T 7307)
• Môi chất làm việc: Nước, dầu và gas

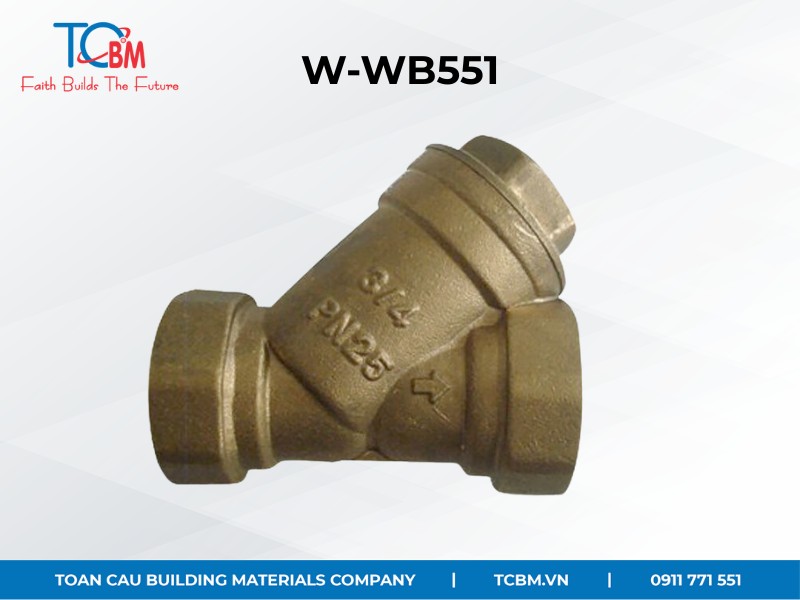

Ảnh thực tế sản phẩm bộ lọc Series W-WB551

Series Y-STRAINERS-AUS

Series Y-Strainer là dòng bộ lọc chữ Y được thiết kế cho các hệ thống đường ống cỡ nhỏ cần bảo vệ thiết bị khỏi cặn bẩn và mảnh vụn trong lưu chất. Với cấu trúc gọn và hướng dòng hợp lý, sản phẩm giúp giảm tổn thất áp suất trong quá trình vận hành. So với nhiều bộ lọc thông thường, Y-Strainer có thiết kế đơn giản, dễ tháo lưới để vệ sinh định kỳ. Dòng sản phẩm này phù hợp lắp đặt cho các hệ thống sử dụng chất lỏng không ăn mòn, yêu cầu vận hành ổn định và dễ bảo trì.

Dưới đây là các thông số kỹ thuật tiêu biểu của Series Y-Strainer:

• Kích cỡ van: DN15-DN50
• Vật liệu thân: Đồng DZR (chống khử kẽm)
• Áp suất danh định: PN25
• Phạm vi nhiệt độ: 0°C đến 80°C
• Tiêu chuẩn thử nghiệm: AS 3688-2005
• Tiêu chuẩn thiết kế: AS 3688-2005
• Kiểu ren: Ren G
• Môi chất làm việc: Chất lỏng không ăn mòn
• Chứng nhận: WaterMark (Số chứng chỉ WMKA 25882)

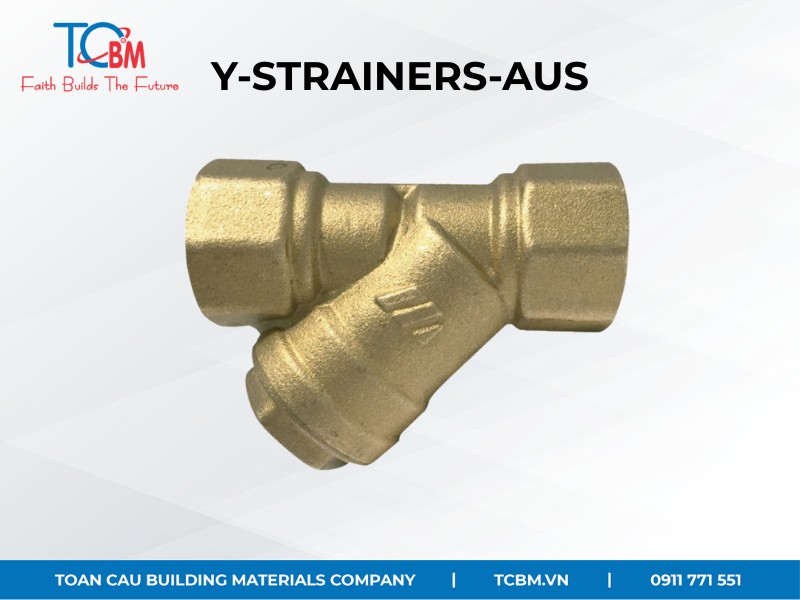

Ảnh thực tế sản phẩm bộ lọc Series Y-STRAINERS-AUS

Series W-YS01

Series W-YS01 là dòng bộ lọc chữ Y được thiết kế cho các hệ thống nước yêu cầu độ ổn định và khả năng bảo vệ thiết bị lâu dài. Thân lọc chắc chắn kết hợp lưới lọc inox giúp thiết bị giữ lại hiệu quả các tạp chất rắn trong lưu chất. So với nhiều dòng lọc thông dụng, W-YS01 phù hợp lắp đặt cho đường ống kích thước trung bình đến lớn, đáp ứng điều kiện vận hành liên tục. Sản phẩm được ứng dụng phổ biến trong các hệ thống nước không ăn mòn tại công trình kỹ thuật và hạ tầng.

Các thông số kỹ thuật chính của Series W-YS01 như sau:

• Kích cỡ van: DN50-DN300
• Vật liệu thân: Gang xám
• Áp suất danh định: PN16 (1600kPa)
• Phạm vi nhiệt độ: -10°C đến 90°C
• Tiêu chuẩn thử nghiệm: BS EN 12266-2003, GB/T13927-2008
• Tiêu chuẩn kết nối: AS2129 Bảng D&E (Tiêu chuẩn mặt bích)
• Môi chất làm việc: Chất lỏng không ăn mòn

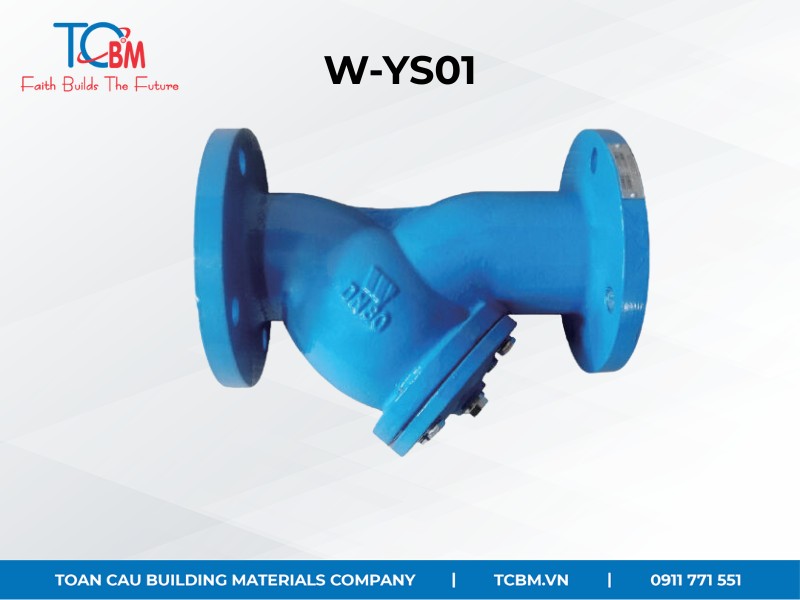

Ảnh thực tế sản phẩm bộ lọc Series W-YS01

Series W2000

Series W2000 là dòng bộ lọc bằng thép không gỉ được phát triển cho các hệ thống yêu cầu độ sạch cao và khả năng vệ sinh thuận tiện. Thiết kế thân inox cùng lưới lọc mịn giúp thiết bị loại bỏ hiệu quả các tạp chất nhỏ trong lưu chất, phù hợp cho các ứng dụng làm mát bằng chất lỏng. Điểm khác biệt của W2000 nằm ở tùy chọn kết nối hàn hoặc kẹp, hỗ trợ lắp đặt linh hoạt và đáp ứng yêu cầu kỹ thuật trong môi trường công nghiệp. Sản phẩm thường được sử dụng tại các hệ thống cần kiểm soát chất lượng lưu chất và vận hành ổn định.

Dưới đây là các thông số kỹ thuật chính của Series W2000:

• Kích cỡ van: DN15-DN100
• Vật liệu thân: Thép không gỉ
• Áp suất danh định: PN10
• Phạm vi nhiệt độ: -10°C đến 100°C
• Tiêu chuẩn thử nghiệm: GB/T 13927
• Tiêu chuẩn kết nối:
  • Hàn: DIN 11850 / ISO 2037
  • Kẹp: DIN 32676 / ISO 2852
• Môi chất làm việc: Nước, dung dịch ethylene glycol ≤50%

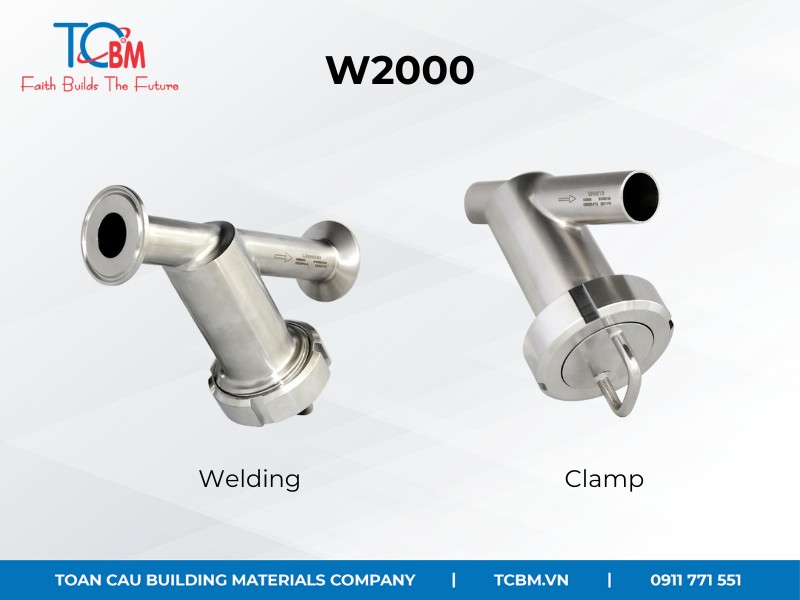

Ảnh thực tế sản phẩm bộ lọc Series W2000

Toàn Cầu là đơn vị phân phối độc quyền bộ lọc của Watts tại Việt Nam

Các dòng bộ lọc (Strainer) của Watts Water Technologies được phát triển theo tiêu chuẩn kỹ thuật nghiêm ngặt, tập trung vào hiệu quả lọc, độ bền vật liệu và tính ổn định khi vận hành. Danh mục sản phẩm được phân chia rõ theo vật liệu, kiểu kết nối và dải kích thước, giúp kỹ sư và nhà thầu lựa chọn giải pháp phù hợp cho từng hệ thống cấp nước, HVAC hay ứng dụng công nghiệp.

Công ty TNHH VLXD Toàn Cầu hiện đảm nhiệm vai trò phân phối độc quyền các dòng bộ lọc Watts

Tại Việt Nam, Công ty TNHH VLXD Toàn Cầu hiện đảm nhiệm vai trò phân phối độc quyền các dòng bộ lọc Watts. Bên cạnh nhóm strainer, Toàn Cầu cung cấp đồng bộ nhiều thiết bị kiểm soát dòng chảy khác của Watts như van điều khiển tự động, van giảm áp, van an toàn, van xả khí,… đáp ứng nhu cầu triển khai thống nhất cho hệ thống đường ống kỹ thuật trong các dự án dân dụng và công nghiệp.

Với hơn 18 năm kinh nghiệm, Toàn Cầu được đối tác tin tưởng nhờ tư vấn đúng yêu cầu, cung cấp sản phẩm chính hãng và hỗ trợ kỹ thuật rõ ràng theo từng dự án. Liên hệ Hotline 0911 771 551 để nhận thông tin kỹ thuật hoặc báo giá chi tiết.
